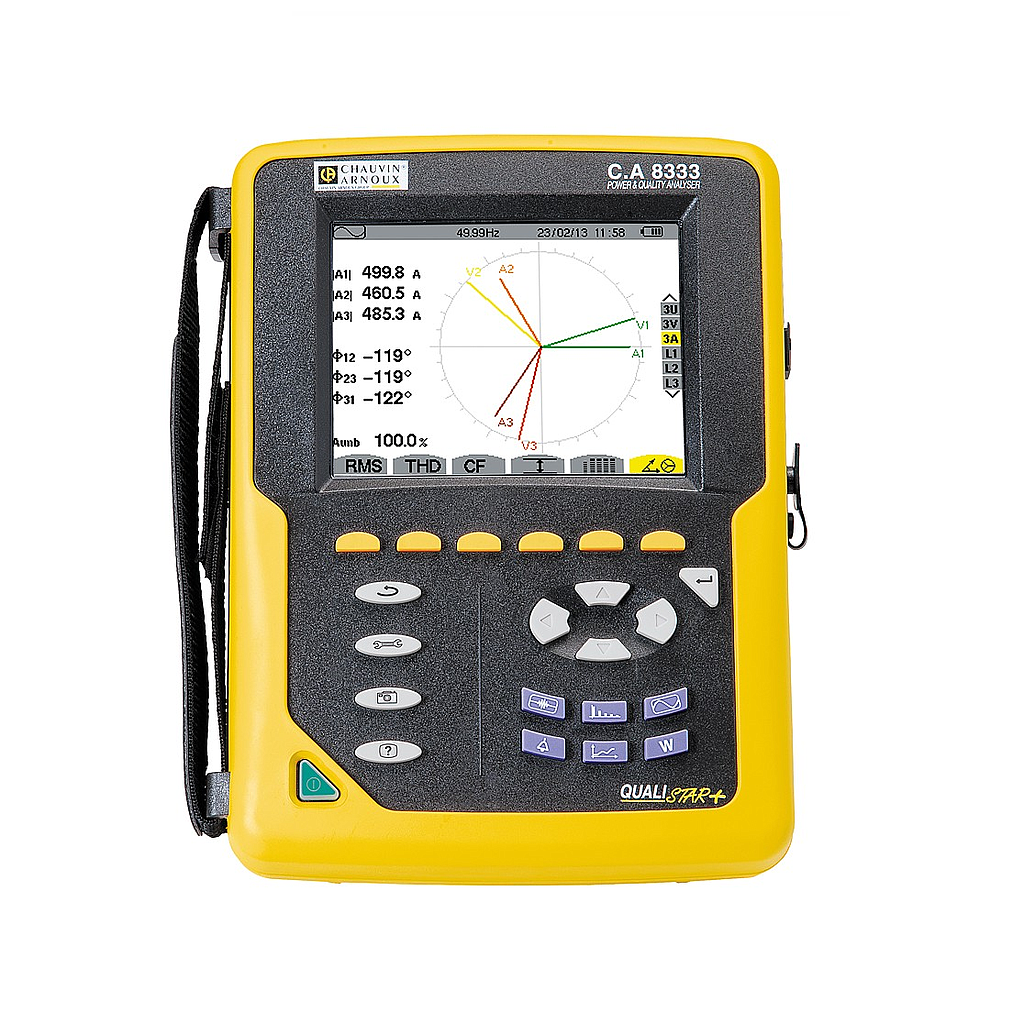

Máy phân tích năng lượng lưới điện 3 pha Chauvin Arnoux C.A 8333 (P01160541)

  • Cam kết chất lượng
  • Bảo hành chính hãng
  • Giao hàng tận nơi
  • Đơn giản hóa giao dịch

Hãng sản xuất : Chauvin Arnoux
Model : C.A 8333
Item: P01160541
Xuất xứ: Pháp

- Số kênh đo : 3U / 4I
- Số ngõ vào: 4V / 3I
- IEC 61000-4-30: Báo cáo EN50160
- Điện áp (TRMS AC+DC) : 2 V đến 1000 V
+ Hệ số điện áp: lên đến 500 kV
- Dòng điện (TRMS AC+DC):
+ Kẹp đo MN: MN93 : 500 MA đến 200 AAC ; MN93A : 0,005 AAC đến 100 AAC (Mua thêm)
+ Kẹp đo C193: 1 A đến 1 000 AAC (Mua thêm)
+ Kẹp đo AmpFlex®hoặc MA: 100 mA to 10 000 AAC (Mua thêm)
+ Kẹp đo PAC93: 100 MA đến 10 000 AAC (Mua thêm)
+ Kẹp đo E3N: 50 MA đến 100 AAC/DC (Mua thêm)
+ Hệ số dòng điện: lên đến 60 kA
- Tần số: 40 Hz đến 69 Hz
- Giá trị công suất: W, VA, var, VAD, PF, DPF, cos φ, tan φ
- Giá trị năng lượng : Wh, varh, VAh, VADh
- Sóng hài : có
+ THD: có, bậc 0 đến 50, pha
+ Chế độ chuyên gia: có
- Các chế độ ngắn hạn: 50
- Không ổn định (Pst & Plt): Pst
- Chế độ dòng khởi động: có, trên 4 chu kỳ
- Không cân bằng: có
- Ghi dữ liệu Min/Max có của 1 tham số lựa chọn tại chế độ lấy mẫu tối đa: một vài ngày đến một vài tuần
- Cảnh báo: 4,000 của 10 kiểu khác nhau
- Giá trị đỉnh: có
- Trình bày dạng vec tơ: tự động
- Màn hình: Màn hình LCD màu 1/4 VGA, độ phân giải 320x240, đường chéo 148 mm
- Chụp màn hình & đồ thị: 12
- An toàn điện: IEC 61010 1 000 V CAT III / 600 V CAT IV
- Cấp bảo vệ : IP53 / IK08
- Thời gian dùng pin: lên đến 13 h
- Giao tiếp dữ liệu: USB
- Nguồn hoạt động: Pin sạc NiMH 9.6V hoặc nguồn gắn ngoài
- Báo cáo theo EN50160: có, với phần mềm DataView®
- Kích thước : 240 x 180 x 55 mm/ 1.9 kg

Bộ thiết bị tiêu chuẩn: không kèm theo kẹp đo dòng: Thiết bị kèm theo 1 túi phụ kiện gồm: 4 dây đo điệp áp dài 3 m với phích cắm 4 mm, 4 kẹp cá sấu, bộ 12 vòng màu đánh dấu dây dẫn và các đầu vào, miếng dán bảo vệ màn hình (đã dán sẵn), 1 cáp USB, 1 dây nguồn, 1 bộ nguồn, giấy hướng dẫn an toàn, 1 đĩa CD hướng dẫn sử dụng đa ngôn ngữ & 1 đĩa CD  phần mềm Power Analyzer Transfer.

Chú ý chưa bao gồm kìm đo chọn mua thêm theeo nhu cầu sử dụng và phần mềm DataView để phân tích và báo cáo trên máy tính

Chọn mua thêm

MN93 clamp  .............................................. P01120425B
MN93A clamp  ........................................... P01120434B
MiniFlex® MA193, 250 mm  ..................... P01120580
MiniFlex® MA193, 350 mm  ..................... P01120567
PAC93 clamp  ............................................. P01120079B
AmpFlex® A193 450 mm clamp   ............. P01120526B
AmpFlex® A193 800 mm clamp   ............. P01120531B
AmpFlex® A196 450 mm IP67 clamp  ..... P01120552
C193 clamp  ............................................... P01120323B
E3N clamp   ................................................ P01120043A
E3N Adapter  .............................................. P01102081
E3N mains power pack  ............................ P01120047
J93 clamp  .................................................. P01120110
Battery pack ............................................. P01296024
ESSAILEC casing  ....................................... P01102131
Reeling Box  ............................................... P01102149
PA31ER mains adapter ............................ P01102150
Qualistar screen film..........................................................P01102059
Set of id. rings/inserts .......................................................P01102080
Set of caps (C.A 8435)  ........................................................P01102117
Set of 5 x 3 m IP67 (BB196) banana leads  ......................P01295479
Carrying bag no. 21 ...........................................................P01298055
Carrying bag no. 22 ...........................................................P01298056
USB-A USB-B lead...............................................................P01295293
5 A box.................................................................................P01101959
Mains power pack (C.A 8331-33-35-36)  ............................P01102057
IP67 mains lead (C.A 8435)  ................................................P01295477
Dataview®
Software  ...........................................................P01102095
Lockable crocodile clips (x 5)  ............................................P01102099
Kit containing 5 banana leads, 5 crocodile clips and
1 set of coloured rings  .......................................................P01295483
Kit containing 4 banana leads, 4 crocodile clips and
1 set of coloured rings  .......................................................P01295476

Chi tiết

datasheet
user guider
catalog vietnamese
catalog english




Advantages

  • Direct access to the main functions (configuration, etc.)
  • Direct access to the measurements (harmonics, flicker, etc.)
  • Voltage/current inputs with colour-coded inserts
  • Large colour TFT screen for easy reading
  • Battery life of 13 hrs

Description

All the parameters simultaneously
Designed for test and maintenance departments working in industrial or administrative buildings, the Qualistar+ C.A 8333 can be used to obtain a snapshot of the main features characterizing the quality of the electrical network.. This analyser's functions make it the ideal instrument for preventive or corrective maintenance. It can also be used to perform a complete energy survey of an installation.
For sizing installations or troubleshooting switching faults, the C.A 8333 is equipped with a transient mode which allows users to measure the inrush current over 4 periods.
Easy to handle and particularly compact, this instrument also offers a large number of calculated values and several processing functions. The C.A 8333 is equipped with 3 voltage measurement channels and 3 current measurement channels. The C.A 8333 captures and records all the parameters, transients, alarms and waveforms simultaneously.

When current sensors are connected to the C.A 8333, it recognizes them automatically. It also offers the possibility of mixing different types of current sensors and configuration of the ratios allows direct reading of the measurements.

Specially designed for work in the field:
The multiple functions of the Qualistar+ C.A 8333 make it a versatile instrument. It is suitable for applications up to 1,000 V in CAT III and 600 V in CAT IV.

Software
The measurements obtained with the Qualistar models can be processed using two software tools: PAT delivered as standard and Dataview®, available as an option. They allow configuration, transfers, processing and analysis. In addition, Dataview® offers the possibility of generating reports according to the voltage quality standards.

Specific accessories

  • The ESSAILEC cable can be used to carry out tests without disturbing or interrupting the power supply circuit on the meters and the protection relays installed in the secondary circuits of current or voltage transformers.
  • Reeling Box
    This practical magnetized winder equipped with the MultifFIX system allows you to adjust the length of your cables. It can be opened so that users can install banana-type leads for voltage measurements or MiniFlex® MA193-250 flexible sensors for current measurements. It also provides a simple means of stowing your cables.
  • PA31ER adapter
    This enables self-powering of the Qualistar+ via the phase from 100 V to 1,000 V, AC or DC. It is connected directly to the voltage inputs and is:
       IP53
       IEC 61010 CAT III 1,000 V / CAT IV 600 V.
  • All the Qualistar+ models are delivered with a set of rings/inserts for quick identification and customization of the colour coding for each country.
  • Large choice of current sensors for current measurements from 5 mA to 10 kA

    Technical specifications
    :

    • TRMS AC+DC voltage up to 1,000 V
    • TRMS AC+DC current: 5 mA to 10 kA depending on the sensors
    • Frequency
    • Power values: W, VA, var, VAD, PF, DPF, cos φ, tan φ
    • Energy values: Wh, varh, VAh, VADh, BTU, toe, Joule,
    • Harmonics from 0 to the 50th order, phase
    • Transients: up to 50
    • Inrush over 4 periods
    • Recording of a selection of parameters at the maximum sampling rate for several days to several weeks
    • Alarms: 4,000 of 10 different types
    • Peak detection
    • Vectorial representation
    • Available in more than 27 languages
    • IP53 / IK08
    • USB communication
    • IEC 61000-4-30 Class B
    • Dimensions / weight: 240 x 180 x 55 mm / 1.9 kg
