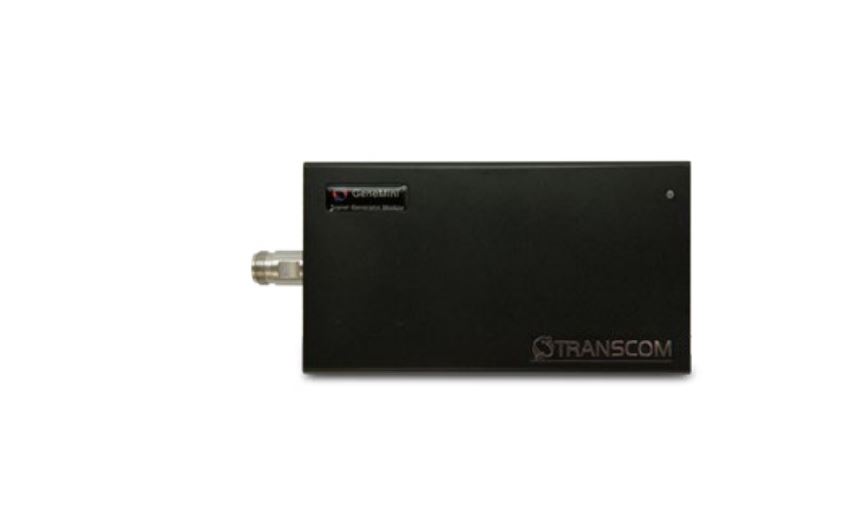

Transcom Micro-Tx 矢量信号发生器模块 (10MHz~6GHz)

Frequency Range 10MHz~6GHz
Frequency Solution 0.1Hz
Frequency-temperature Stability ±1ppm
Initial frequency accuracy ±0.5ppm
Amplitude Range -110~+10dBm, f < 3.5GHz
Amplitude Solution 0.1dB
Amplitude accuracy ±1.5dB
Harmonic ≤-30dBc
Spurious ≤-55dBc
SSB Phase Noise ≤-105dBc/Hz@10kHz(1GHz)
Modulation bandwidth 20MHz
Modulation Type Analog、 Vector、 Pulse
Pulse modulation parameters pulse width: 100ns~1s, repetition rate: 1Hz~5MHz
Universal digital modulation type BPSK、 QPSK、 OQPSK、 8PSK、 MSK、 FSK、 16QAM、 32QAM、 64QAM
Mobile communication standard GSM/EDGE/CDMA/TD-SCDMA/WCDMA/CDMA2000k/TD-LTE/FDD-LTE/NB-IoT/
LoRa
Supported Channel(LTE) PSS、 SSS、 CSRS、 PBCH、 PCFICH、 PHICH、 PDCCH、 PDSCH、 PUSCH、 PUCCH、
PRACH and SRS
EVM ≤2%rms
Frequency Error Better than ±10Hz
Phase Error Better than ±3°
Waveform Quality ρ >0.9999
Others
Power Supply Voltage 12V DC
Power Supply Current 2A MAX
communication interface USB type-C
Provide API Support second-time development
Dimension 190×93×32(mm)
